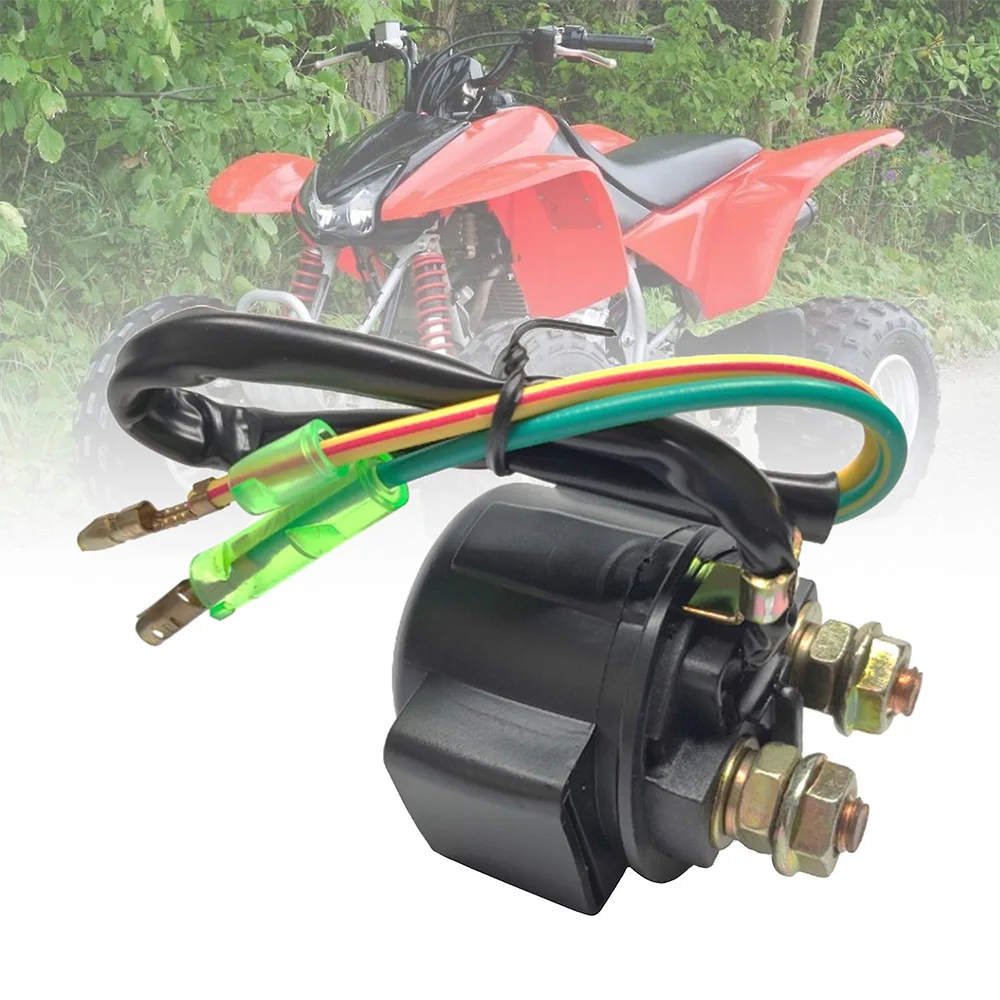

GY6-125 오토바이 시동 릴레이

제품개요

오토바이 시동 릴레이 공급업체인 Max Trading의 GY6-125 오토바이 시동 릴레이는 엔진 시동 시스템의 핵심 "전류 변환 허브"로서, 12V 전기 시스템 및 GY6 125 오토바이 시동 모터의 특성을 위해 특별히 개발되었습니다. 전자기 유도 원리를 활용하여 시동 회로에서 5A 저전류 스위치와 50-100A 고전류 모터 간의 매칭 문제를 해결합니다.

작동 방식

GY6 125 모터사이클의 시동 시스템에서 시동 릴레이는 동력 전달 및 제어의 핵심 작업을 관리하는 핵심 허브 역할을 합니다. 작동 방식은 다음과 같습니다.

엔진 시동:

자동차 키를 "ON" 위치로 돌리고 시작 버튼을 누르면 GY6-125 오토바이 시동 릴레이의 내부 코일에 전원이 공급되어 접점을 닫는 전자기 인력이 생성됩니다. 이를 통해 배터리의 고전압과 전류가 릴레이를 통해 흐르고 스타터 모터에 전력을 공급할 수 있습니다.

모터 활성화:

이제 고전류로 구동되는 스타터 모터가 작동을 시작하고, 이는 크랭크샤프트를 구동하고 자석과 동기화되어 회전합니다. 이 프로세스는 점화 시스템과 함께 작동하여 엔진 시동 사이클을 완료합니다.

모터 차단:

시작 버튼을 놓으면 릴레이 코일에 대한 전류 공급이 차단됩니다. 전자기력이 사라지고 리셋 스프링의 도움으로 접점이 빠르게 분리됩니다. 이 조치는 적시에 스타터 모터에 대한 전원 공급을 차단하여 지속적인 공회전을 방지합니다.

기계적 손상 방지:

이 시점에서 시동 기어는 스프링의 탄성으로 인해 플라이휠에서 분리되어 시동 모터의 장기간 공회전 작동으로 인한 기계적 손상을 효과적으로 방지합니다.

주요 특징

전자기 전류 제어: 작은 전류(5A 미만)에서 큰 전류(50~100A)로의 전환을 효율적으로 관리하여 점화 스위치와 같은 민감한 구성 요소를 보호합니다.

안정적인 동력 전달: 스타터 모터에 안정적인 전원 공급을 보장하여 매번 원활한 엔진 시동이 가능합니다.

빠른 차단 기능: GY6-125 오토바이 시동 릴레이는 시작 버튼을 놓으면 접점이 빠르게 분리되어 모터에 불필요한 부담이 가해지는 것을 방지하고 시스템의 수명을 보장합니다.

내구성 있는 설계: 시동 시스템의 고전류 요구 사항을 견딜 수 있도록 설계되어 다양한 작동 조건에서 일관되고 안정적인 성능을 보장합니다.

구조적 구성

핵심 구성 요소: 보라색 구리 접점 그룹(일반 황동보다 전도성이 좋음), 0.3mm 에나멜 와이어로 감긴 코일, 주조 알루미늄 베이스(향상된 열 방출), 난연성 ABS 플라스틱으로 만든 쉘, 최대 IPX4 방수 수준, 스쿠터 바닥의 습한 환경에 적합합니다.

인터페이스 특성: 4핀 플러그인 설계, 제어 회로(가는 전선 2개, 점화 스위치 및 시작 버튼에 연결됨)와 주 회로(굵은 전선 2개, 배터리 및 스타터 모터에 연결됨)의 두 회로로 분리됩니다. 플러그인에는 잘못된 연결을 방지하기 위해 "B"(배터리 양극 단자), "M"(모터), "S"(시작 신호), "E"(접지)가 표시되어 있습니다.

제품 매개변수:

Max Trading 품질 관리 시스템: 전체 체인에 대한 엄격한 관리, 제품 품질의 전문적인 보호

Max Trading은 오토바이 안전을 위한 점화 시스템 액세서리의 중요성을 잘 알고 있으며, 전문 표준에 따라 모든 제품의 신뢰성을 보장하기 위해 원자재부터 완제품까지 전체 체인 품질 관리 시스템을 구축했습니다.

엄격한 원자재 선택: 코어 칩은 국제적으로 유명한 브랜드 제품이고 점화 코일 프레임은 고온 내성 PA66 재질로 만들어졌으며 와이어 하니스 인터페이스는 주석 도금 구리 코어로 만들어져 소스의 품질 위험을 제거합니다.

생산 공정 제어: 자동화된 생산 라인을 도입하여 용접, 포장 등 주요 공정을 정밀하게 제어합니다. 각 장치는 120℃ 고온 노화 테스트, 100,000회 진동 테스트, IP65 방진 및 방수 테스트를 거쳐 극한 환경에서도 안정적인 작동을 보장하며 고장률은 0.2% 미만으로 제어됩니다.

완전한 준수 인증: 모든 종류의 제품은 ISO9001 품질 관리 시스템 인증, CE EU 안전 인증을 통과했으며 고급 모델은 북미 EPA 배출 표준을 준수하고 솔더 조인트는 무연 기술을 사용하며 전 세계 여러 지역의 규제 요구 사항을 충족하고 대외 무역 사업에 대한 전문적인 준수 보증을 제공합니다.

보증 약속: 제품 품질에 대한 자신감을 바탕으로 당사는 동종 업체의 평균 수준을 훨씬 뛰어넘는 업계 최고의 1~3년 보증 서비스를 제공합니다. 우리의 전문 애프터 서비스 팀은 언제든지 품질 문제에 대응할 준비가 되어 있어 고객이 안심하고 협력할 수 있습니다.

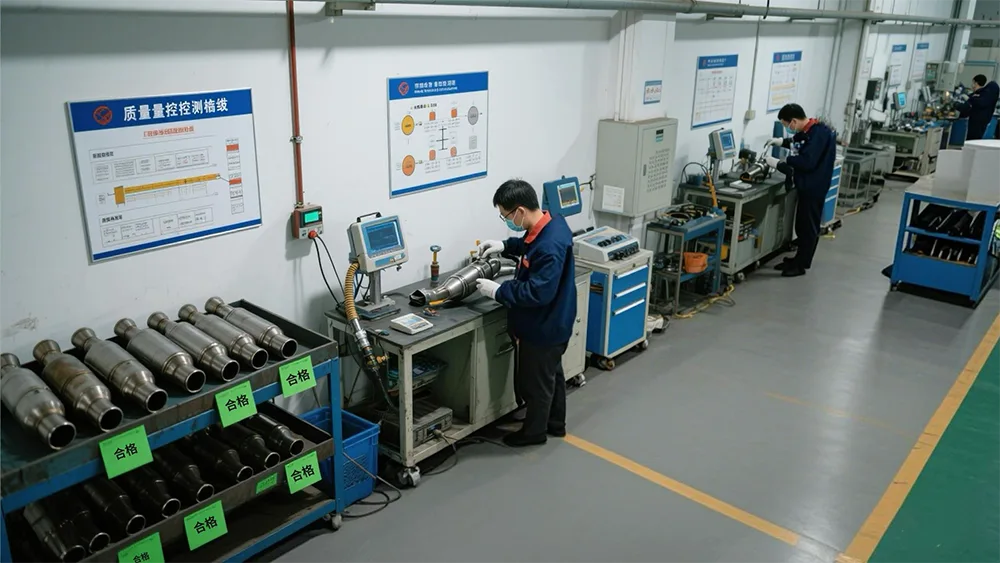

우리의 생산 워크샵

FAQ

Q1: GY6-125 스타터 릴레이의 기능은 무엇입니까?

A1: 릴레이는 GY6-125 모터사이클의 시동 시스템에서 "전류 변환 허브" 역할을 합니다. 이는 작은 전류에서 큰 전류로의 전환을 효율적으로 관리하여 점화 스위치와 같은 민감한 구성 요소를 보호하는 동시에 원활한 엔진 시동을 위해 스타터 모터에 충분한 전력을 제공합니다.

Q2: GY6-125 스타터 릴레이는 얼마나 오래 지속됩니까?

A2: 이 계전기는 최대 15,000회 온-오프 주기의 수명으로 내구성과 수명을 고려하여 설계되었습니다. 보라색 구리 접점 그룹을 포함한 고품질 구성 요소는 전체 수명 동안 안정적이고 신뢰할 수 있는 성능을 보장합니다.

Q3: 이 릴레이를 다른 오토바이나 시스템에 사용할 수 있습니까?

A3: GY6-125 스타터 릴레이는 GY6 125 모터사이클용으로 특별히 설계되었지만 비슷한 요구 사항을 가진 다른 모터사이클이나 12V 전원 공급 시스템에도 적용할 수 있습니다. 전류와 전압 사양이 일치하는지 확인하는 것이 중요합니다.

Q4: 릴레이는 점화 스위치와 시동 모터를 어떻게 보호합니까?

A4: 계전기는 전자기 인력을 사용하여 작은 전류(5A 미만)와 큰 전류(50-100A) 사이의 전환을 관리합니다. 이를 통해 시동 스위치와 같은 민감한 부품의 손상을 방지하는 동시에 시동 모터가 원활한 엔진 시동을 위해 충분한 전류를 받도록 보장합니다.

Q5: GY6-125 스타터 릴레이는 어떤 종류의 테스트를 거쳤습니까?

A5: 이 계전기는 120℃ 고온 노화, 100,000회의 진동 주기, IP65 먼지 및 방수 테스트를 포함한 광범위한 테스트를 거쳤습니다. 이를 통해 극한의 조건과 환경에서도 안정적인 성능을 보장합니다.

Q6: GY6-125 스타터 릴레이에 대한 보증이 있습니까?

A6: 예, Max Trading은 GY6-125 스타터 릴레이를 포함한 모든 제품에 대해 업계 최고의 1~3년 보증을 제공합니다. 이를 통해 당사의 전문 애프터 세일즈 팀이 모든 품질 문제를 즉시 해결해 드릴 것이라는 점을 알고 안심하실 수 있습니다.

Q7: GY6-125 스타터 릴레이를 어떻게 설치합니까?

A7: 계전기에는 "B"(배터리 양극), "M"(모터), "S"(시작 신호) 및 "E"(접지) 단자가 명확하게 표시된 4핀 플러그인 설계가 있습니다. 릴레이를 점화 스위치, 시동 버튼, 배터리 및 시동 모터에 연결하려면 제공된 배선 다이어그램을 따르십시오.
