Max Trading은 시대의 발전에 보조를 맞추고 오토바이 크랭크 연결 시스템을 지속적으로 혁신하고 업그레이드합니다. 오토바이 크랭크샤프트, 커넥팅 로드 및 기타 제품을 공급하는 중국 공급업체인 Max Trading은 오토바이 크랭크샤프트 연결 시스템에 대한 독특한 통찰력을 보유하고 있습니다.
크랭크 연결 시스템은 주로 작동 중에 발생하는 관성력과 진동에 대응하는 기계적 개선을 통해 모터사이클 엔진 시스템에서 "전력 변환기" 역할을 하며 부드럽고 안정적인 출력을 보장합니다. 그리고 보조 기능인 지지와 균형도 똑같이 중요합니다.

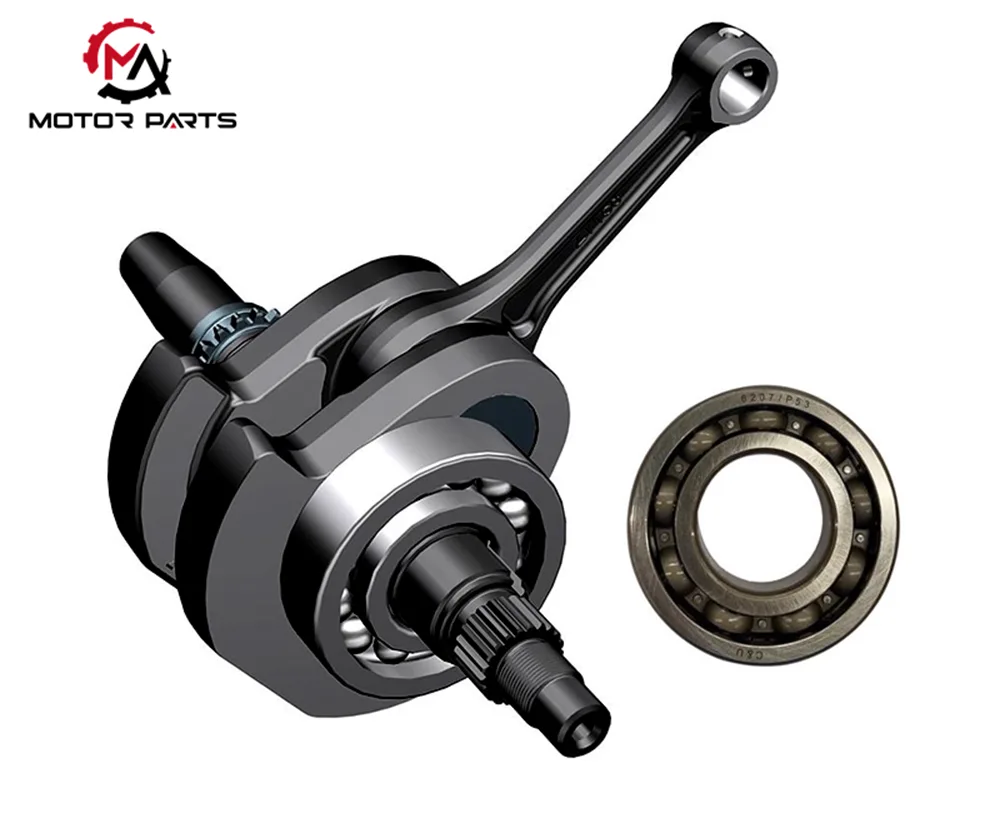

오토바이 크랭크 커넥팅로드 시스템은 크랭크 어셈블리, 커넥팅로드 어셈블리 및 보조 장치의 세 가지 주요 구성 요소로 구성됩니다. 에서크랭크샤프트 어셈블리, 크랭크샤프트, 크랭크샤프트 핀, 밸런스 블록은 시스템을 회전시키는 주요 구성요소입니다. 모터사이클 크랭크샤프트의 전방 및 후방 끝은 고정밀 롤링 베어링 또는 슬라이딩 베어링을 통해 엔진 하우징의 베어링 시트에 견고하게 지지되어 회전 중 안정성을 보장합니다.

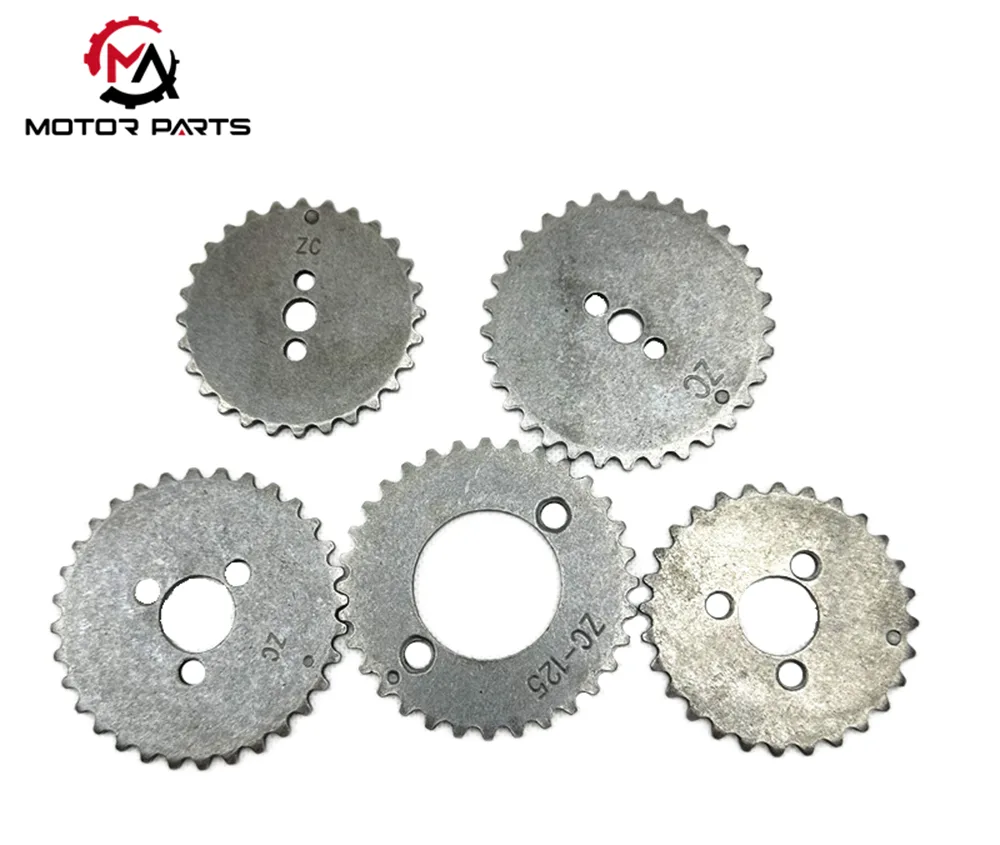

오토바이 크랭크 샤프트의 앞쪽 끝 부분에는 일반적으로 다음이 장착되어 있습니다.타이밍 기어키 연결이나 플랜지 구조를 통해 클러치(밸브 트레인 제어) 또는 클러치(변속기에 동력 전달)를 장착하고, 후단에는 플라이휠(운동 에너지 저장, 속도 안정화) 또는 자기 모터(점화 에너지 제공)가 장착됩니다.

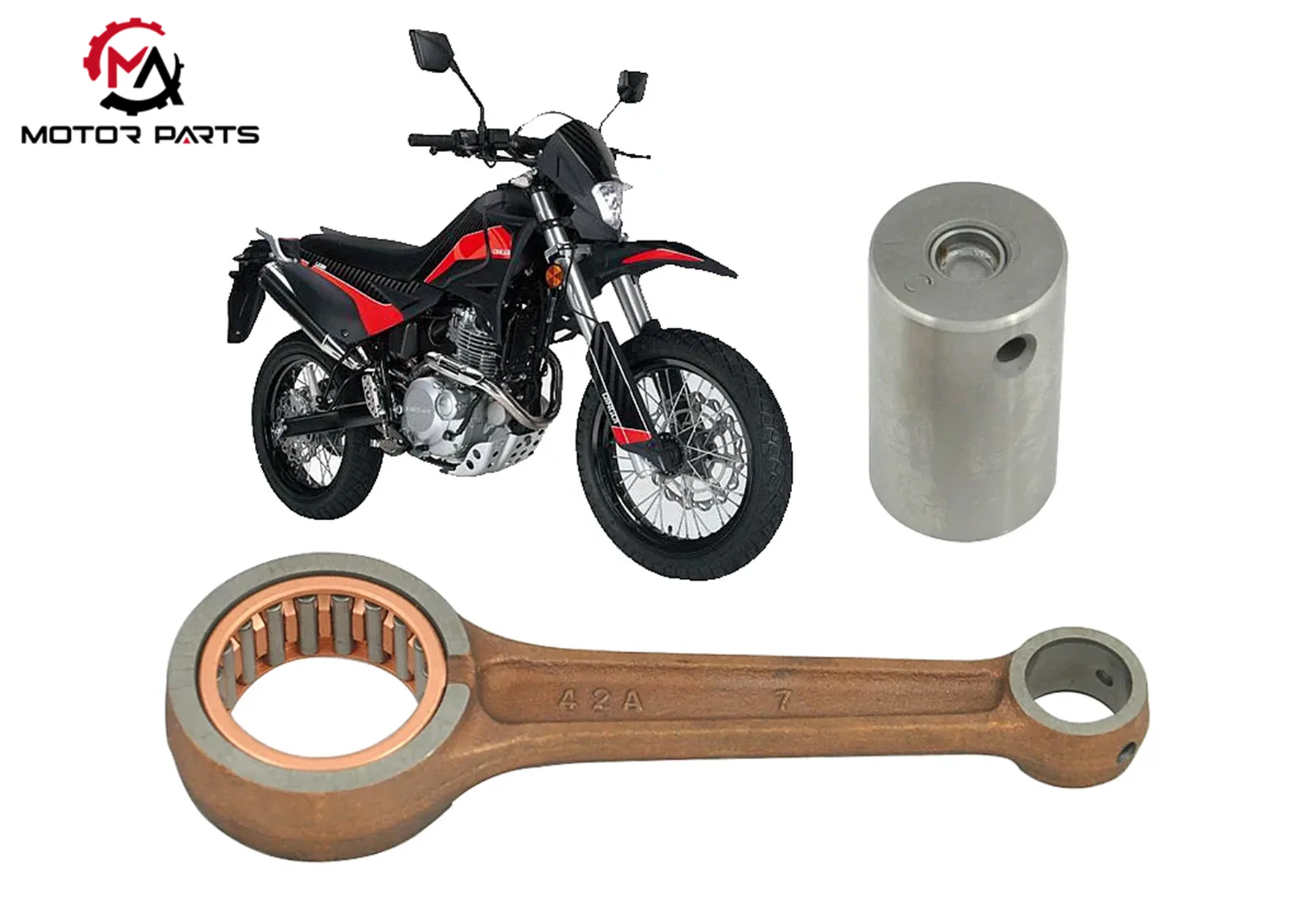

양쪽에 대칭으로 분포된 오토바이 크랭크 암은 크랭크 핀으로 견고하게 연결되어 완전한 프레임을 형성하며 토크 전달을 위한 핵심 구조를 구성합니다. 회전 과정에서 발생하는 원심력 간섭을 제거하려면 모터사이클 크랭크 암의 균형추는 ± 1g · cm 이내로 제어되는 정확도로 엄격한 동적 균형 교정을 거쳐야 합니다. 이는 회전 관성력의 90% 이상을 효과적으로 상쇄하고 기계의 전체 진동을 크게 줄일 수 있습니다. 오토바이 커넥팅 로드 빅 엔드는 단면 구조를 통해 크랭크 핀에 유연하게 연결되며 내마모성 베어링 쉘이 내부에 내장되어 주기적인 충격 하중을 견딜 수 있는 슬라이딩 마찰 쌍을 형성합니다. 모터사이클 커넥팅 로드의 작은 끝은 피스톤 핀을 통해 피스톤에 힌지로 연결되며, 왕복 운동 중에 피스톤의 유연한 스윙을 보장하기 위해 완전 부동 또는 반 부동 연결 설계를 사용합니다. 커넥팅로드 본체는 고강도 단조강으로 제작되었으며 단면이 I자형 또는 상자형으로 되어 있어 충분한 구조적 강도를 보장하고 무게를 최대한 최소화하였습니다. 동력을 전달하는 동안 오토바이 피스톤의 선형 추력을 크랭크샤프트의 회전 토크로 효율적으로 변환할 수 있습니다. 베어링, 오일 씰, 윤활 채널과 같은 보조 장치는 시스템의 장기간 안정적인 작동을 보장하는 중요한 지원 장치입니다. 오토바이 베어링 쉘은 내마모성이 높은 합금 재료(예: Babbitt 합금 및 구리 납 합금)로 만들어지며 유막 윤활을 통해 크랭크 핀과 커넥팅 로드 빅 엔드 사이의 마찰 손실이 감소됩니다. 오토바이 오일 씰은 크랭크 샤프트의 전후단과 하우징 사이의 조인트에 설치되어 윤활유 누출을 효과적으로 방지하고 외부 먼지와 불순물을 격리할 수 있습니다. 크랭크 샤프트 전체의 윤활 채널은 오토바이 엔진의 주 오일 통로에 연결되어 다양한 샤프트 넥과 베어링 부품에 압력 윤활유를 정확하게 전달하여 지속적인 냉각 및 윤활 보호를 형성하여 시스템의 서비스 수명을 크게 연장합니다.
크랭크 커넥팅 로드 시스템의 핵심 기능은 직선 운동과 회전 운동 간의 정밀한 상호 변환에 달려 있습니다. 오토바이 엔진 점화 플러그가 점화를 촉발하면 연료 혼합물의 순간 폭발로 생성된 고압 가스(최고 압력은 8-12 MPa에 도달할 수 있음)가 강한 추력을 형성하여 오토바이 피스톤을 구동하여 실린더 축을 따라 왕복 선형 운동을 하게 됩니다. 이 힘은 피스톤 핀을 통해 오토바이 커넥팅로드의 작은 끝단으로 전달된 다음 커넥팅로드 몸체를 통해 커넥팅로드의 큰 끝단으로 전달되어 궁극적으로 크랭크 핀이 크랭크 샤프트 중심을 중심으로 회전하도록 구동되어 결과적으로 크랭크 샤프트에서 지속적인 토크가 출력되어 기계적 작동을 구동합니다. 흡기, 압축 및 배기 과정에서 크랭크샤프트는 커넥팅 로드를 통해 회전한 다음 피스톤을 구동하여 해당 왕복 운동을 완료하여 완전한 작동 사이클을 형성합니다. 이러한 운동 변환 과정에서 관성력, 원심력, 가스 압력 등 다양한 힘이 발생하는데, 이는 시스템의 매우 높은 구조적 강도를 요구합니다. 모터사이클 크랭크샤프트는 연결 시스템의 주요 구성 요소입니다. 오토바이 엔진의 실린더 수에 따라 크랭크 샤프트는 단일 실린더 크랭크 샤프트, 이중 실린더 크랭크 샤프트 및 다중 실린더 크랭크 샤프트로 나눌 수 있습니다. 단일 실린더 크랭크 샤프트 구조는 간단하며 왼쪽 및 오른쪽 크랭크 암 2개와 크랭크 핀 1개만 포함되어 있으며 전체 구조가 컴팩트하고 무게가 가볍습니다. 실린더 크랭크샤프트는 모터사이클 실린더 배열에 따라 다양한 크랭크 각도로 설계되어 출력의 균형을 맞췄습니다. 멀티 실린더 크랭크샤프트에는 관성력을 상쇄하고 진동을 억제하기 위해 커넥팅 로드 저널과 반대로 배치된 방사형 밸런스 블록이 장착되어 있습니다. 오토바이 크랭크샤프트는 42CrMo 합금강으로 단조되었으며 열처리를 거쳐 충분한 강도와 내마모성을 보장합니다. 현대 오토바이 엔진 크랭크샤프트는 중공 구조 설계를 채택하여 관성 모멘트를 15% 줄이고 탄소 섬유 플라이휠을 사용하여 속도를 높입니다.

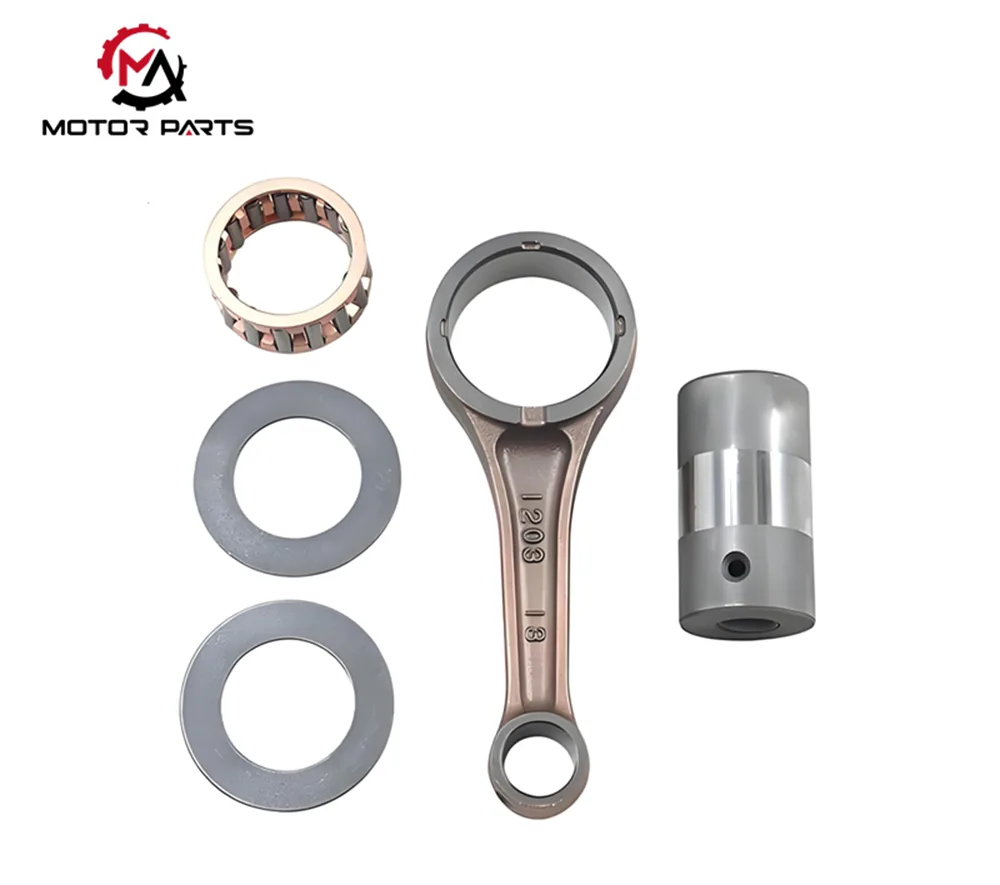

커넥팅 로드는 고속 왕복 운동 시 큰 힘을 전달해야 합니다. 커넥팅로드 본체는 크롬 몰리브덴 강재를 사용하고, 단면은 I자형으로 설계하여 무게를 최대한 줄이면서 강도를 확보하였습니다. 커넥팅 로드 빅 엔드 분할 구조는 구리 납 합금 베어링 쉘과 일치하여 설치 및 유지 관리가 쉽습니다. 오토바이 조인트 표면은 위치 결정 핀이나 볼트를 사용하여 정확한 조립을 보장합니다. 커넥팅 로드 베어링은 벽이 얇은 베어링 쉘을 채택하고 내부 표면에 내마모성 합금층을 분사하여 마찰 손실을 줄이고 충격에 견디는 능력을 향상시킵니다. 밸런스 기술은 보조 기능으로크랭크 연결시스템은 전력계통의 원활한 운영을 보장하는 핵심입니다. 단일 실린더 오토바이 엔진은 높은 진동과 출력 변동을 경험하여 균형이 불완전합니다. 밸런스 블록은 종종 크랭크샤프트에 설치되거나 외부 밸런스 샤프트 메커니즘이 사용됩니다. 밸런스 샤프트는 기어를 통해 크랭크 샤프트에 연결되어 있으며 반대 방향으로 회전하여 관성력에 대응하여 엔진 진동을 크게 줄입니다. 다중 실린더 오토바이 엔진은 관성력을 대칭으로 배열하여 일부 관성력에 대응합니다. 예를 들어 인라인 트윈 실린더 엔진은 종종 360° 또는 180° 크랭크 단계를 사용하는 반면, V자형 트윈 실린더 엔진은 종종 90° 각도 설계를 사용합니다.
Max Trading의 크랭크 연결 시스템 가변 압축비 기술은 크랭크 핀과 크랭크샤프트 중심 사이의 거리를 변경하여 다양한 작업 조건에서 압축비를 최적화합니다. 경량 소재를 적용하면 시스템의 관성 질량이 크게 줄어들고 엔진 속도와 반응성이 개선됩니다. 정밀 가공 기술은 부품의 치수 정확도와 표면 품질을 보장하여 기계적 마모를 줄입니다. Max Trading은 오토바이 애호가들에게 크랭크 연결 시스템의 작동 원리와 구조적 특성을 소개하여 오토바이 엔진의 작동 메커니즘에 대한 이해를 심화시키고 엔진 유지 관리 및 개조에 대한 전문적인 지침을 제공합니다. 함께 모터사이클 라이딩의 즐거움을 더욱 과학적으로 즐겨보세요.
