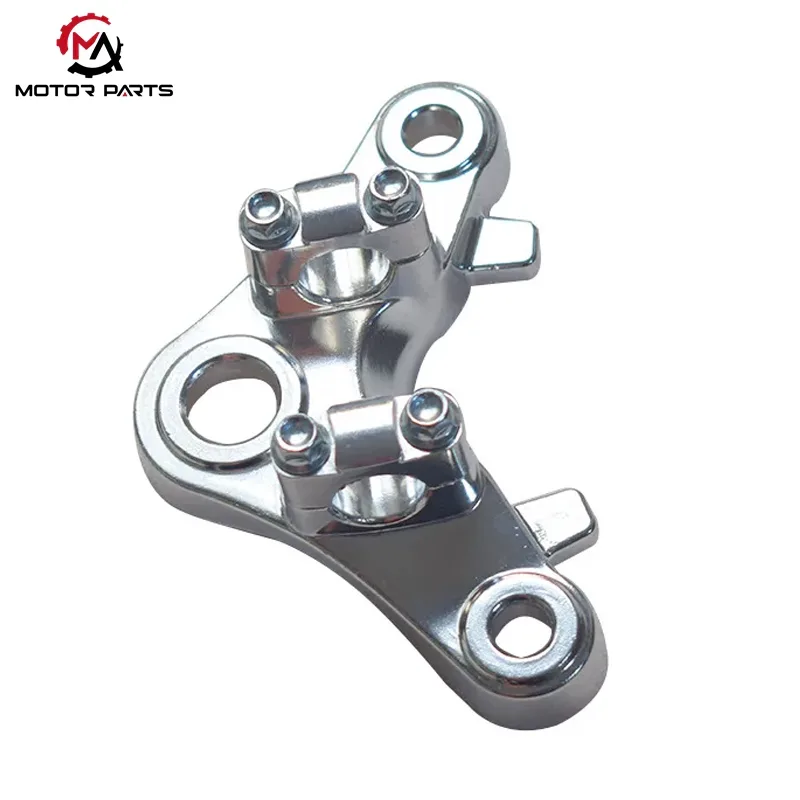

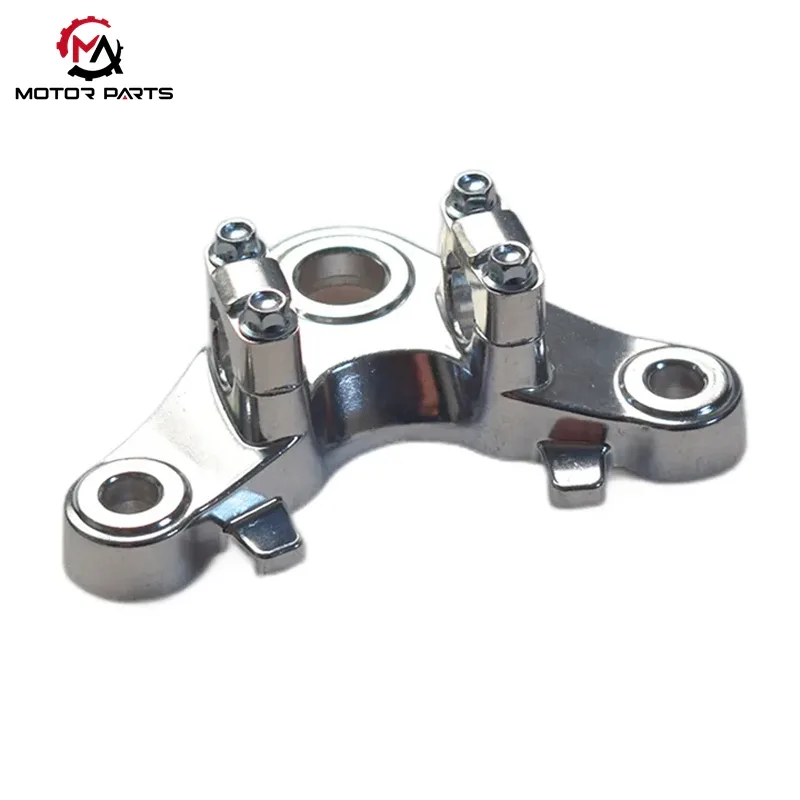

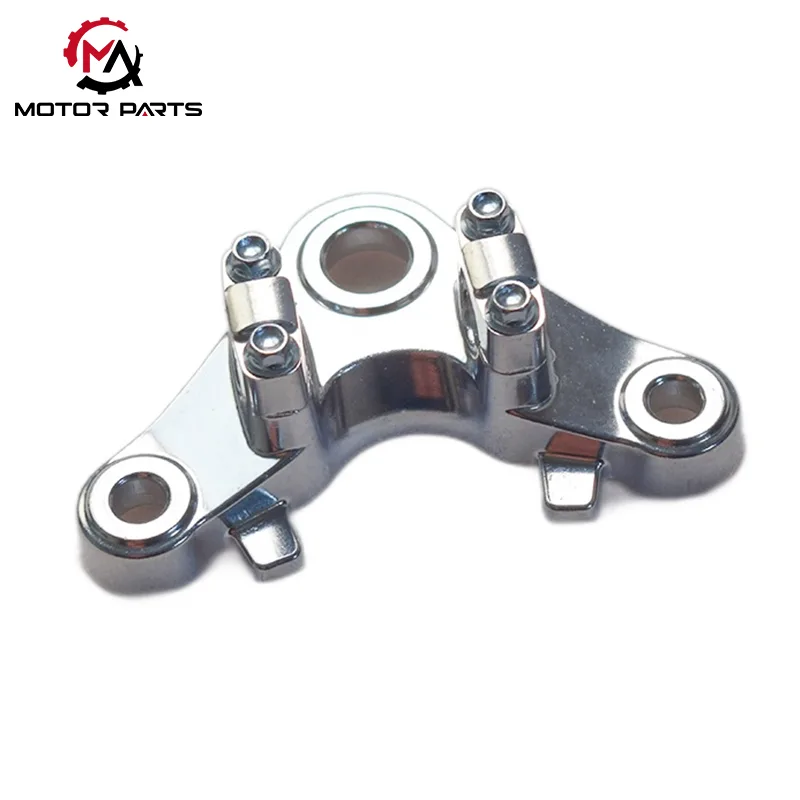

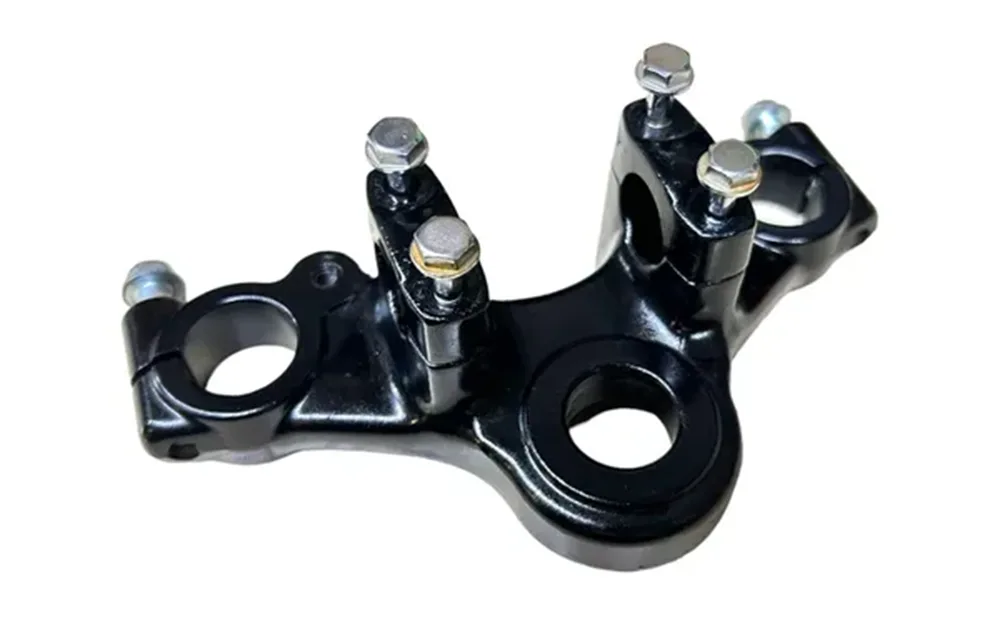

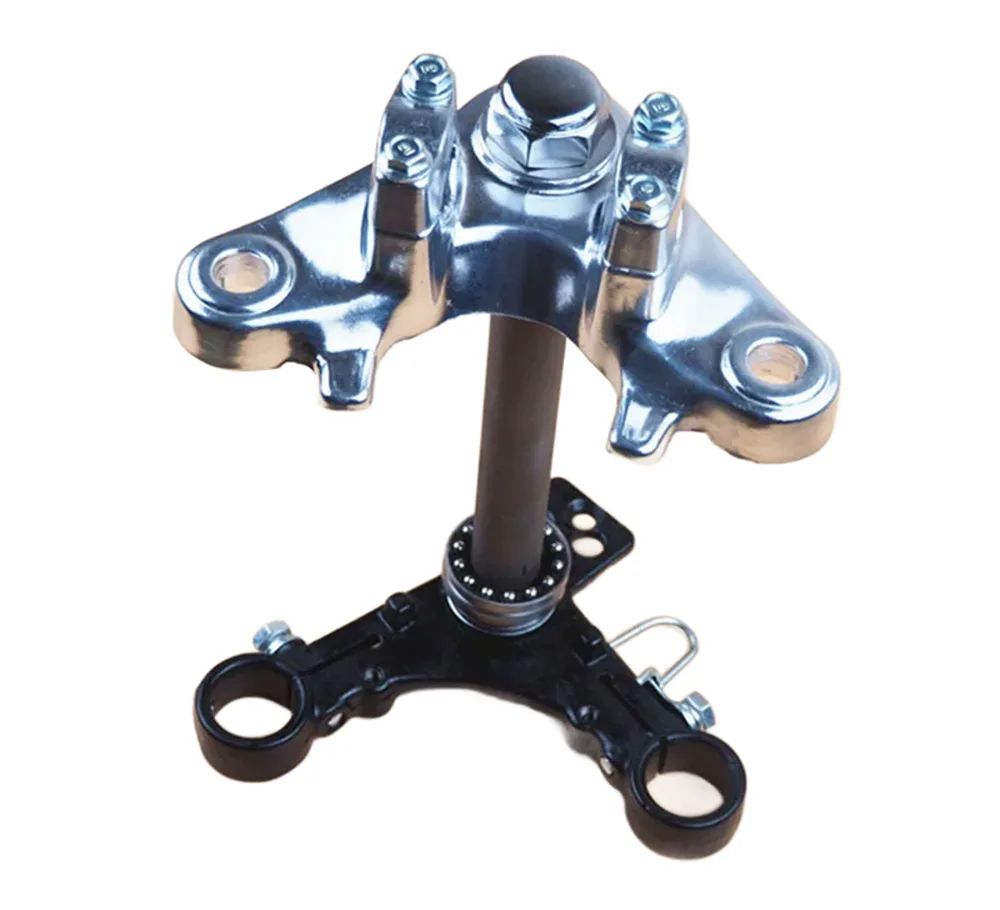

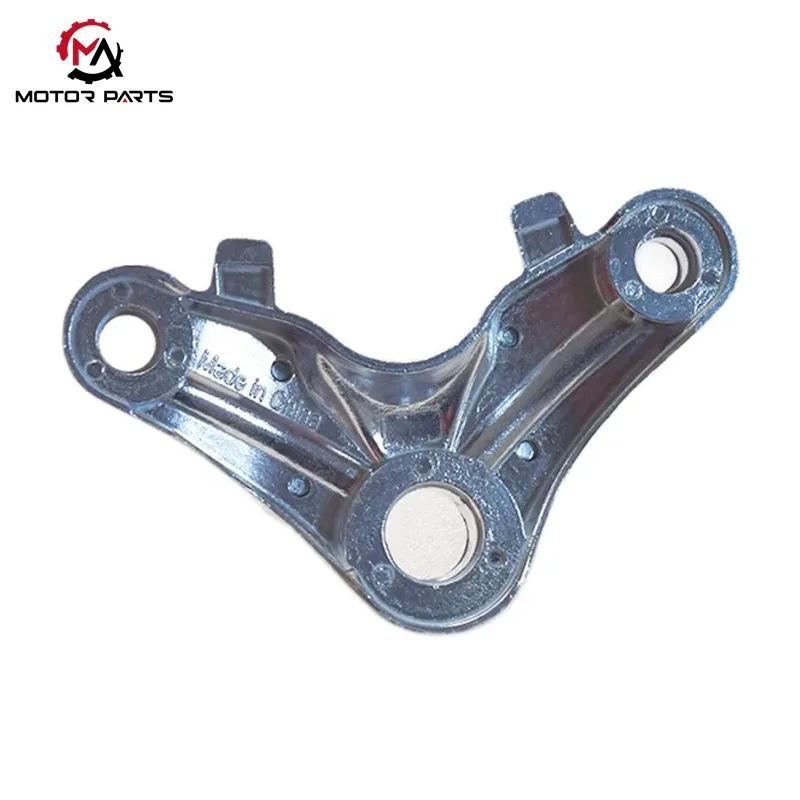

혼다 CG125 오토바이 상부 연결 플레이트

Max Trading은 오토바이 구조 부품의 R&D 및 공급을 전문으로 합니다. CG125 포크, 충격 흡수 장치 및 프레임을 연결하는 핵심 하중 지지 및 조향 구성 요소인 Honda CG125 오토바이 상부 연결 플레이트는 구조 역학, 재료 처리, 설치 호환성 및 장기 내구성이라는 4가지 차원에 걸쳐 엔지니어링 최적화를 거쳤습니다. 이 상부 연결 플레이트는 산업 표준 부메랑 모양과 삼각형의 3점 구멍 레이아웃을 특징으로 하며, 구역화된 두께 설계, 통합된 강화 리브 및 호 모양의 무게 감소 캐비티와 결합되어 있습니다. 고강도와 경량화를 양립시켰습니다. 전기 영동, 분체 코팅, 아연 도금을 포함한 다양한 부식 방지 처리를 통해 비, 진흙, 울퉁불퉁한 환경에 대한 장기적인 적응성을 보장합니다.

Honda CG125 오토바이 상부 연결 플레이트는 중앙 시트 튜브 직경 22~28mm, 충격 흡수 장치 구멍 간격 130~150mm 및 M10/M12 범용 볼트와 호환됩니다. 일반 사용자는 표준 공구를 사용하여 쉽게 분해 및 교체할 수 있습니다. 안정적인 저속 핸들링을 제공하여 손이 미끄러지는 것을 방지하고 고속에서 핸들바 안정성을 향상시켜 초보자 친화적인 기능과 차량 안정성에 대한 숙련된 라이더의 요구를 모두 충족합니다.

구조 설계 및 응력 분석: 자세한 설명

I. 전반적인 구조 레이아웃 디자인

CG125 모터사이클의 프론트 엔드 시스템에서 상부 연결 플레이트는 프론트 포크, 충격 흡수 장치 및 프레임을 연결하는 핵심 하중 지지 구성 요소입니다. Honda CG125 모터사이클 상부 연결 플레이트는 업계 표준인 "부메랑 모양" 구조 설계를 채택하여 과학적으로 설계된 구멍 배치를 통해 안정적인 하중 분배와 정밀한 조향 제어를 실현합니다.

3점 구멍 레이아웃

중앙 구멍: 앞 포크 스티어링 튜브 장착 구멍, 직경 약 25mm

왼쪽 및 오른쪽 구멍: 전면 완충기 고정 구멍, 측면 거리 130~150mm

응력 구조 특성

세 점이 안정적인 삼각형 구조를 형성합니다.

조향력과 쇼크업소버 충격력이 프레임에 고르게 전달됩니다.

국부적인 응력 집중을 효과적으로 감소시키고 전체적인 구조적 안정성을 향상시킵니다.

이 구조는 특히 CG125와 같은 통근용 오토바이에 적합하여 도심 도로와 복잡한 도로 조건에서도 안정적인 핸들링을 유지합니다.

II. 판 두께 및 기계적 최적화 설계

강도와 경량 요구 사항의 균형을 맞추기 위해 상부 연결 플레이트는 다양한 영역에서 차별화된 구조 설계를 사용합니다.

두꺼운 코어 하중 지지 영역

중앙 영역 두께: 8~12mm

메인 스티어링 및 수직 하중을 지탱합니다.

얇은 가장자리 영역

가장자리 두께는 5~8mm로 제어됨

강성을 유지하면서 전체 무게를 줄입니다.

이러한 분할된 두께 설계는 고강도 사용에도 구조가 우수한 피로 저항을 유지하도록 보장합니다.

III. 가볍고 강화된 구조 설계

Honda CG125 모터사이클 상부 연결 플레이트의 바닥 구조에서는 기하학적 최적화를 통해 성능이 더욱 향상되었습니다.

통합 강화 리브

굽힘 및 비틀림 저항 향상

전반적인 내충격성을 향상시킵니다.

호 모양의 무게 감소 캐비티

중요하지 않은 하중 지지 영역의 중량 감소

순수 견고한 구조에 비해 전체 중량이 약 30% 감소했습니다.

골절 위험을 줄이고 장기적인 신뢰성을 향상시킵니다.

재료 및 제조 공정

1. 주류 재료 선택 옵션

CG125 시리즈 모터사이클의 상단 연결 플레이트는 비용, 강도 및 내구성 요구 사항의 균형을 맞추기 위해 다양한 시장 및 버전에 걸쳐 다양하고 성숙한 소재 솔루션을 활용합니다.

냉연강판(주류 솔루션)

초기 Honda 오리지널 부품과 Zongshen 및 Lifan과 같은 국내 브랜드는 일반적으로 냉간 압연 강판 스탬핑 및 성형 공정을 사용했습니다.

비용 조절 가능, 대량 생산에 적합

소성 변형에 대한 강한 저항력으로 종방향 하중을 견디는 데 적합

통근 오토바이의 장기간 고주파 사용에 매우 적합합니다.

ADC12 알루미늄 합금(경량 솔루션)

일부 수출 버전(예: 브라질산 Euro III 배기가스 배출 모델)은 다이캐스팅을 통해 형성된 ADC12 알루미늄 합금을 사용합니다.

전체 중량 약 25% 감소

프론트 포크 업그레이드 후 스티어링 유연성을 효과적으로 향상시킵니다.

핸들링 성능을 우선시하는 개조 또는 고급 모델에 더 적합

2. 표면처리 및 부식방지 공정

다양한 작동 환경을 위해 상부 연결 플레이트는 다양한 표면 보호 설계를 갖추고 있습니다.

전기영동 코팅 + 흑색 분체 코팅(이중 보호)

국내 모델 공통 솔루션

조밀한 코팅 구조로 비, 진흙, 모래 침식을 효과적으로 차단합니다.

남부지역의 습하고 비, 먼지가 많은 환경에서 우수한 내식성을 발휘합니다.

아연도금 공정(원래 공장에서 개선된 솔루션)

Honda 오리지널 연결 플레이트는 이를 바탕으로 아연 도금 처리를 통합합니다.

엄격한 염수 분무 테스트를 통과했으며 내식성은 500시간을 초과합니다.

장기간 옥외 주차 시에도 금속 노화를 대폭 지연

기능 적응

중앙 라이저 구멍은 22-28mm 범위를 포괄하며 다양한 브랜드의 프론트 포크 라이저(예: 원래 25mm 라이저 및 수정된 28mm 두께 라이저)와 호환됩니다. 설치 구멍의 직경은 10~12mm이며 M10/M12 범용 볼트와 호환되므로 유지 관리 시 부품 교체가 용이하고 사용자의 유지 관리 비용이 절감됩니다.

라이저 길이는 80-110mm의 정밀 사양으로 설계되어 Honda CG125 오토바이 상부 연결 플레이트의 약 26° 전방 경사 각도와 황금색 일치를 이룹니다. 엄격한 엔지니어링 역학 계산을 통해 조향 복귀 토크의 정확한 균형이 달성됩니다. 이 디자인은 저속으로 이동할 때 "손에 닿는" 현상과 고속으로 주행할 때 "떠다니는 핸들"의 숨겨진 위험을 효과적으로 방지합니다. 초보자에게 친근한 운전 경험을 제공하고 차량 안정성에 대한 숙련된 운전자의 엄격한 요구 사항을 충족할 수 있습니다.

보드는 복잡한 곡면 구조가 없으며 평평한 표면과 렌치 작업을 위한 공간이 확보되어 있습니다. 표준화된 구멍 레이아웃을 통해 일반 사용자는 특수 장비 없이도 소켓 도구를 통해 분해 및 교체를 완료할 수 있습니다.
