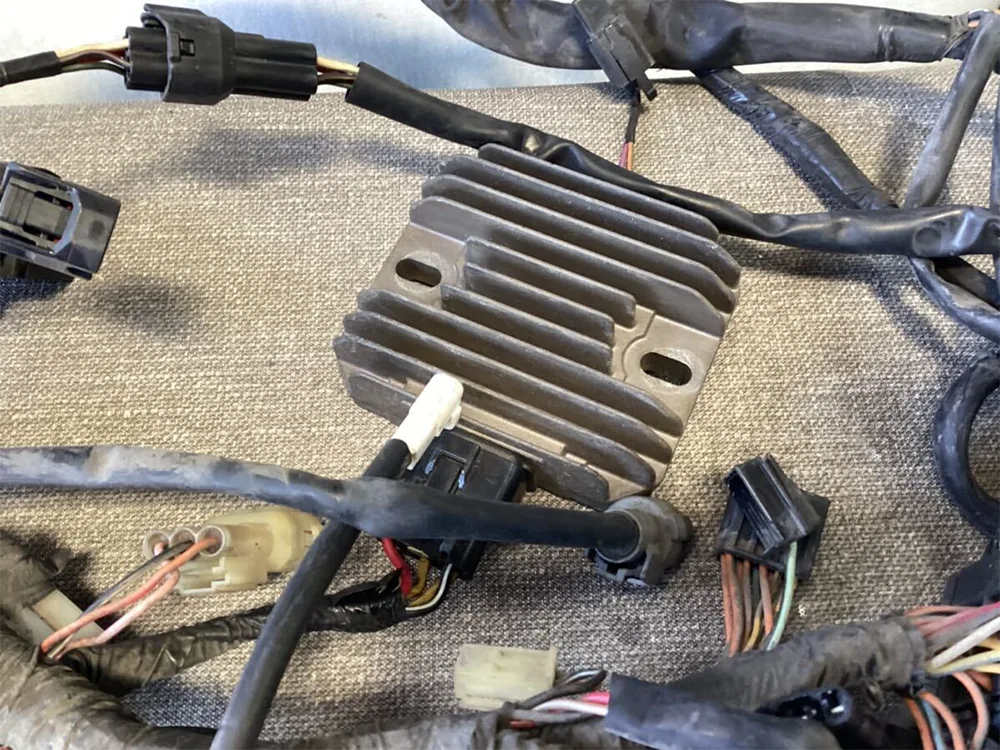

GY6-125 오토바이 정류기

정류기 조절기라고도 불리는 GY6-125 오토바이 정류기는 엔진 전원 공급 시스템의 "전력 센터"로서 자기 모터 및 배터리와 함께 전원 공급 장치 삼각형 시스템을 형성합니다. 주요 기능은 두 가지 주요 부분에 반영됩니다.

정류 변환:

마그네틱 모터의 작동으로 발생하는 교류(AC)는 전류 방향이 주기적으로 바뀌고 전압 변동이 큰 특성을 갖고 있어 탑재 장비에 직접 전원을 공급할 수 없습니다. GY6-125 오토바이 정류기에는 4개의 다이오드의 단방향 전도 특성을 통해 사인파 AC를 단방향 맥동 DC로 절단하는 브리지 정류기 회로가 내장되어 있습니다. 이 과정은 전류의 "일방향 밸브"를 설치하여 전류가 항상 같은 방향으로 흐르도록 하는 것과 같습니다. 50Hz AC 전원을 예로 들면, 정류 후 초당 100회 맥동하는 DC 전원을 형성하여 카오디오, 계기판 등 DC 기기에 적응형 전원을 제공합니다.

전압 안정화 보호:

다양한 작동 조건에서 모터사이클 자기 모터의 출력 전압은 심각한 변동을 보입니다. 유휴 작동 중에는 전압이 12.5V까지 낮아져 배터리의 부동 충전 요구 사항을 충족하기 어려울 수 있습니다. 고속으로 주행할 때 피크 전압은 12V 배터리의 안전 범위를 훨씬 초과하는 100V를 초과할 수 있습니다. GY6-125 오토바이 정류기는 PWM(펄스 폭 변조) 기술을 통해 출력 전압을 동적으로 조정합니다. 전압이 14.8V의 임계값을 초과하면 즉시 션트 회로를 활성화하여 초과 전력을 방출합니다. 전압이 13.5V 미만이면 충전 효율이 향상됩니다. 이 메커니즘은 납산 배터리 플레이트의 활성 물질을 효과적으로 보호하여 과충전 및 팽창으로 인한 황산 납 결정의 형성을 방지할 뿐만 아니라 안정적인 헤드라이트 색 온도와 점화 코일의 지속적인 점화 에너지를 보장합니다. 실제 응용 분야에서 이 전압 안정화 기능은 전구의 수명을 3배 이상 연장할 수 있으며 스파크 플러그 점화 성공률을 99.8%까지 높일 수 있습니다.

이 부품은 배터리 수명(예: YTX9-BS 배터리의 충전 및 방전 보호)과 조명 및 점화 시스템의 안정성에 직접적인 영향을 미치며 소형 변위 스쿠터의 핵심 전기 부품입니다. 그 성능은 차량 전기 시스템의 내구성에 직접적인 영향을 미칩니다. 고품질 정류기는 배터리 사이클 수를 40% 늘리고 비정상적인 전압으로 인한 전자 고장 발생률을 65% 이상 줄일 수 있습니다.

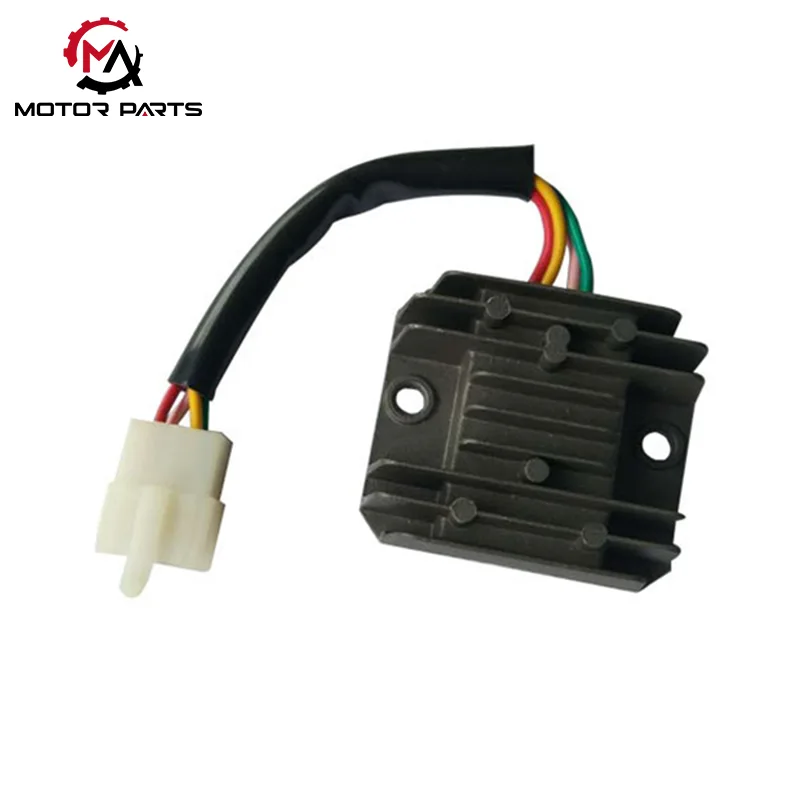

GY6 125 정류기 4선 단상형(기본모델)

구조적 특징: 4선 4핀 설계를 채택하여 AC 입력선 2개(노란색/분홍색 또는 흰색/노란색), DC 출력선 1개(빨간색), 접지선(녹색) 1개를 포함하고 방열판이 있는 주조 알루미늄 상자에 밀봉되어 있으며 습기 방지를 위해 에폭시 수지로 밀봉되어 있습니다.

전압 안정화 원리: 단락 클리핑 전압 안정화 기술이 채택되었습니다. 전압이 기준을 초과하면 단락 누설에 의해 전압이 제어됩니다. 구조가 간단하고 가격이 저렴하며 기본 GY6 125 모델(예: 일반 스쿠터)에 적합합니다.

핵심 매개변수: AC 입력 전압 20-60V, 충전 출력 전류 0-4A, 작동 온도 범위 -20°C ~ 60°C.

일일 유지 관리 금기 사항

배터리 없이 정류기를 사용하는 것은 금지되어 있습니다. 그렇지 않으면 고전압으로 인해 전기 장비가 파손될 수 있습니다.

장기간 공회전(과도한 충전 부하를 유발할 수 있음)을 방지하려면 방열판의 먼지를 정기적으로 청소하십시오.

LED 헤드라이트 및 기타 장비를 개조할 때는 과부하 손상을 방지하기 위해 출력 전류가 더 큰(≥ 6A) 정류기를 선택해야 합니다.

제품 매개변수:

맥스트레이딩에서 생산하는 정류기의 장점은 무엇인가요?

전압 안정성: 폐쇄 루프 피드백 제어 기술을 사용하여 출력 전압은 13.8V~14.4V의 정상 범위 내에서 정확하게 고정되어 배터리 과충전 및 팽창을 방지하고 실제 변동은 ± 0.2V에 불과합니다.

안정적인 전류: 과전류 보호 회로가 내장되어 있어 헤드라이트와 GPS가 동시에 켜지는 고부하 시나리오에 적합합니다. 18A의 정격 전류는 대부분의 수정 요구 사항을 충족할 수 있습니다.

안정적인 열 방출: 알루미늄 합금 핀 설계로 열 방출 효율이 60% 향상되었으며 쉘은 45℃ 환경에서 3시간 동안 연속 작동한 후에도 안전 임계값인 70℃보다 훨씬 낮은 48℃에 도달합니다.

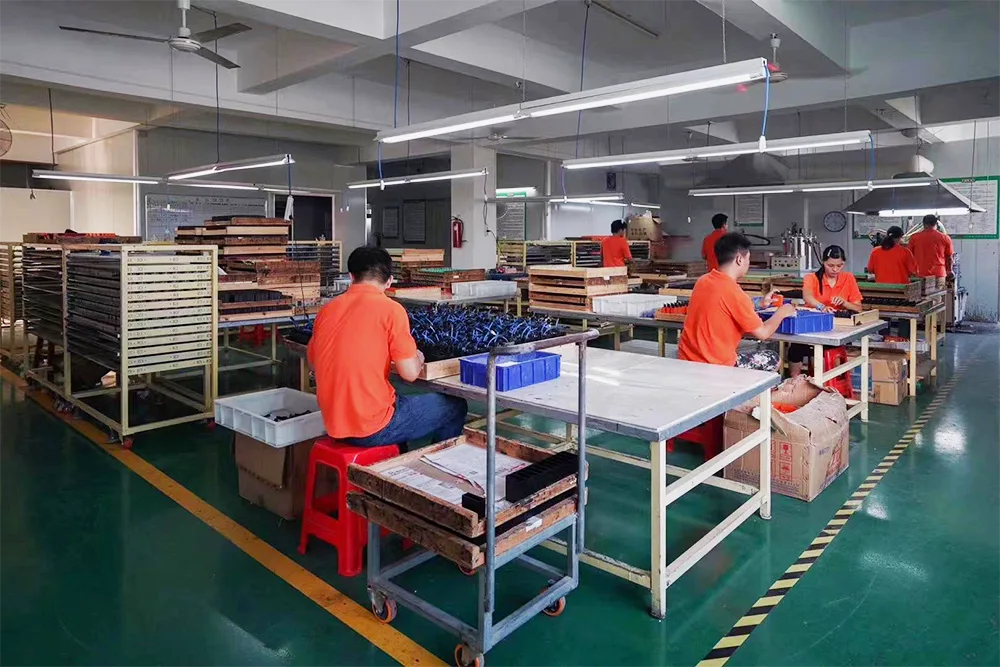

우리 공장
